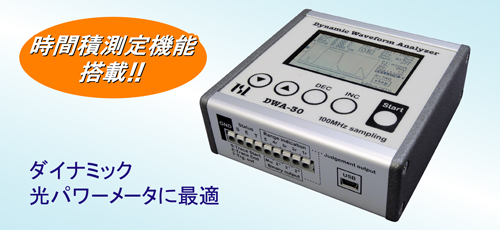

波形解析ユニット  DWA-30

時間積測定が可能な波形解析ユニット。ダイナミック光パワーメータに最適！

■ 製品概要

● サンプリング時間は、10ns/100ns/1us/10usの4種類から選択可能。
● 入力電圧は0±1Vで、12bitのデジタル値に変換。
● 測定結果は、LCD画面上にピーク値・平均値・実効値・時間積値として全てを
同時に表示。
● また、測定結果はあらかじめ設定された判定値に対しての判定が行われ、結果を
LCD画面に表示し外部出力端子にも詳細な判定結果をリアルタイムで出力。
● 測定動作モードは、マニュアル操作から信号トリガーモードまで6種類を搭載。
● 測定開始条件として、入力信号レベルの閾値設定やトリガー点からのディレイ設定が
可能。
● さらに、測定範囲を指定する測定スパンや最初の信号だけを測定するワンショット
機能も装備。
● LCD画面には波形トレース機能を設け、入力信号の様子を観測できます。
波形トレースは、拡大表示・表示位置変更の操作が可能。
● パソコン等からの遠隔設定または測定データの読み込みが可能な通信ポートを装備。

■ 使用例 ／ 応用例

DWA-30は 【フォトダイオードアンプ LTAシリーズ】 または、
㈱グラビトン製【高感度O/EコンバータSPSシリーズ】との組み合わせで、
ダイナミック光パワーメータとして使用することができます。
また、専用電源ユニットDWA-PS+をご利用いただければ、各製品に必要な電源を
供給することが可能です。

DWA-30とSPS-1 接続イメージ	PDFファイル　約165KB
* 接続イメージは参考例です。各製品のデザインおよび相対的なサイズとは 　異なる場合がありますので予めご了承ください。

■ 参考動画

■ 仕様

波形測定	サンプリング周波数	100MHz
	サンプリング分解能	10ns/100ns/1us/10us（選択設定）
	AD分解能	12bit（0±1V）
	波高分解能	11bit（1bitは極性に使用）
入力信号	フルスケール	0±1V
	計測閾値設定	0～999mV（1mV分解能）
	最大入力	0±1.25V
	入力インピーダンス	50Ω/100kΩ（切替え式）
	入力コネクタ	SMB
測定結果表示	Peak、Avr.、Rms値	1mV～1000mV
	時間積値（Tprd）	5pVs～655mVs
波形表示メモリ	最大トレース	65536サンプル
	トレース分解能	サンプリング分解能
	最大トレース時間	655us（サンプリング10nsの場合）
		655ms（サンプリング10usの場合）

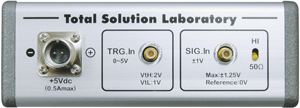

トリガー入力	入力電圧	0～5V
	閾値	1.65Vtyp
	トリガーエッジ	立上り/立下り（選択設定）
	トリガーディレイ	0～99.99ms（10ns分解能）
	入力コネクタ	SMB

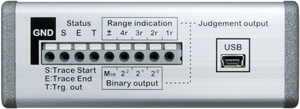

ステータス出力	出力レベル	High>3V  Low<0.3V（±4mA）
	出力ターミナル	ML-800-S1H-9P
通信ポート	USBミニBタイプ（UARTプロトコル）
LCD表示器	タイプ	反射型LCD
	サイズ	2.7型
	解像度	400×240
電源	電源電圧	4.8V～5.4V
	電源電流	最大500mA
	電源コネクタ	R03-RB2M
外形・重量	サイズ	W100×D100.5×H36.5 （ゴム足、突起部を除く）
	重量	約350g

■ 付属品

● 電源用プラグ R03-PB2F  1個
● ユーティリティーディスク（取扱説明書・簡易アプリなど）

■ 取扱説明書

ブローシャ	PDFファイル　約3.4MB
取扱説明書（本体）	PDFファイル　約1.6MB
* PDFファイルは印刷は可能ですが編集は不可となっておりますので 　予めご了承ください。
