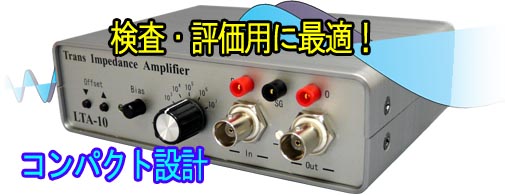

フォトダイオードアンプ LTA-10
フォトダイオード用トランスインピーダンスアンプです。
■ 製品概要
● 本製品は、フォトダイオード用のアンプを目的に設計されていますが、I-Vアンプ
として様々な目的のアンプに使用できます。
● 入力に接続される被測定物に対し、最大50uAまでの電流を設定できるので、
抵抗値が変化する各種センサ用のアンプとしても使用可能。
● 波形モニターに便利な測定端子が装備されています。
● 直流～10数kHz範囲の信号観測用に便利なローパスフィルターが装備されています。
● フォトダイオードの暗電流や直流成分除去用にオフセット電流を調整する
「自動オフセット機能」も搭載されています。
■ 主な特徴
● 103～107の５段階の変換レンジ
103レンジでは、±5mAまで入力可能です。（出力±5V）
● ±10Vのバイアス電圧設定
コモンアノード・コモンカソードのどちらでもバイアスを設定できます。
● ±50uAのオフセット電流設定
デジタル方式にて、25nAステップで設定できます。設定値は電源OFFでも保持
しています。
■ 便利な装備・機能

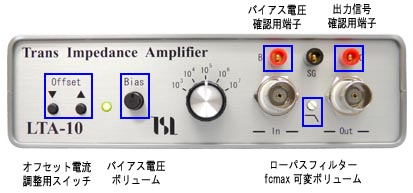

● バイアス電圧の確認や出力信号の観測に便利な測定端子を装備
● 暗電流や直流成分の除去に便利な自動オフセット機能
出力レベルが0Vになるように、オフセット電流を自動調整します。
完全な0Vにはなりませんので、0V近傍への自動調整としてご利用下さい。
● 直流～低周波での増幅に便利な可変型簡易ローパスフィルター
■ 主なスペック
| ● 直線性誤差･変換誤差 | 0.1% 以下 | ||
| ● 入力換算雑音電流 | 5pA/√Hz | ||
| ● 周波数特性 | 250kHz | （105レンジ、LPFスルー） | ● バイアス電圧 | ±10V | ボリューム操作による |
| ● オフセット電流 | ±50uA | UP、DOWNのスイッチ操作によるシングル ステップと連続動作 オフセット電流ゼロ 設定出力オフセット電圧ゼロ調整 |
|
| ● ＬＰＦ(fcmin) | ≒15kHz | DC～fcのローパスフィルター スルー ～ fcminを可変可能 |
|
| ● 定格最大出力 | ±5V | 負荷100Ω以上 | |
| ● 最大出力電圧 | ±10V | 負荷200Ω以上 | |
| ● 定格最大入力 | ±5 mA | 103レンジ、負荷100Ω以上 | |
| ● 最大入力電流 | ±10mA | 103レンジ、負荷200Ω以上 | |
| ● 出力インピーダンス | 50Ω | （短絡保護用） | |
| ● 動作電源電圧 | 4.5～9V | ||
| ● 消費電力 | 0.3A | @5V 無入力・無負荷 | |
| ● 本体サイズ | W 140mm H 40mm D 100mm (ゴム足含まず) |
||
| ● 重量 | 380g 以下 | ||
| ● 付属品 | ACアダプター | ||
■ 取扱説明書
| ブローシャ | PDFファイル 約5.9MB |
|---|---|
| 取扱説明書（本体） | PDFファイル 約380KB |
| * PDFファイルは印刷は可能ですが編集は不可となっておりますので 予めご了承ください。 |
|
