クロスライン発生器  VLI-30 / VLI-40

※カスタム対応品以外の販売は終了いたしました。


 * 評価用貸出しサンプルも用意しております。

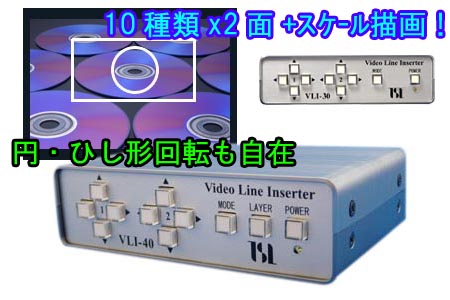

ビデオラインインサータVLI-30/VLI-40

■ VLI-30、VLI-40は白色で様々な描画をビデオ画面上に挿入することが
 できます。

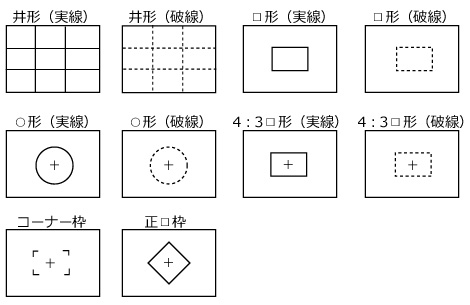

● 10種類の挿入図形

井形(実線・破線) : 両方のラインを合わせると1本線にできます
□形(実線・破線) : 両方のラインを合わせる事で1本の線分にできます
○形(実線・破線) : 画面いっぱいまで拡大ができます
4:3□形(実線・破線) : 4:3の比率を保ったまま拡大・縮小ができます
コーナー枠 : 4:3の比率を保ったまま拡大・縮小ができます
正□形 : 正方形を保ったまま拡大・縮小・回転ができます

● 挿入図形の輝度調整が簡単に行えます
● ダブルレイヤー機能(VLI-40のみ)
上記10種類の描画を2面分設定できます。
● スケール挿入機能(VLI-40のみ)
2面分の図形描画以外にスケールを描くことができます。
● 電源OFF時の動作モード及び図形情報保持機能
● PCインターフェース対応(RS232:VLI-30R・VLI-40R)
PCインターフェースを使用して更にオプション設定が可能です。
2種類の破線選択
描画線幅の選択
コーナー枠の形状指定
レイヤー単位での点滅描画指定

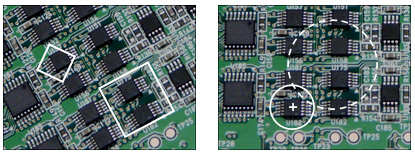

■ 挿入描画のイメージ

VLI-30/VLI-40挿入描画のイメージ

VLI-40のダブルレイヤー機能を使えば
10種類の図形から任意の図形2つを選択し挿入することができ、とても便利です。

VLI-40ではダブルレイヤー機能に加えスケール挿入機能もあり
2つの図形に加えスケールを表示することも可能です。

■ 主な電気仕様

● ビデオ信号フォーマット NTSC複合映像信号
● 入力インピーダンス 75Ω(BNC)
● 出力インピーダンス 75Ω(BNC)
● 消費電力 0.2A @5V
● 本体サイズ W140×H40×D100(ゴム足含まず)
● 重量 約400g

■ 付属品

● ACアダプター

■ 注意事項

● 製品の仕様・外観は改良のため変更する場合があります。

■ 取扱説明書 / 通信仕様書

ブローシャ
(VLI-30/VLI-30R)
PDFファイル 約600KB
ブローシャ
(VLI-40/VLI-40R)
PDFファイル 約700KB
取扱説明書 PDFファイル 約1MB
通信仕様書 PDFファイル 約50KB
* PDFファイルは印刷は可能ですが編集は不可となっておりますので
 予めご了承ください。
