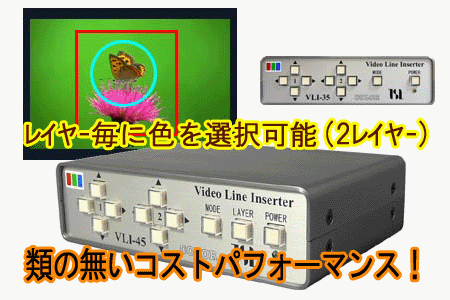

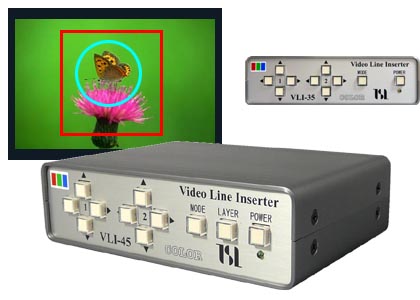

クロスライン発生器 VLI-35 ／ VLI-45
※カスタム対応品以外の販売は終了いたしました。
* 評価用貸出しサンプルも用意しております。
■ VLI-35、VLI-45はカラーで様々な描画をビデオ画面上に挿入することが
できます。
● 10種類の挿入図形
VLI-30、VLI-40と同じ図形描画機能
● 挿入図形のカラー変更や輝度調整が簡単に行えます
標準色として基本7色と自由色1色が用意されています。
■
■
■
■
■
■
□
(自由色■)
● ダブルレイヤー機能（VLI-45のみ）
● スケール挿入機能（VLI-45のみ）
● 電源OFF時の動作モード及び図形情報保持機能
● PCインターフェース対応（USBコネクタ：VLI-35U・VLI-45U）
12色のうち1色を自由色として標準色に設定可能です
■
■
■
■
■
■
■
■
■
■
■
■
2種類の破線選択
描画線幅の選択
コーナー枠の形状指定
レイヤー単位での点滅描画指定
■ 挿入描画のイメージ
VLI-45のダブルレイヤー機能と組みあわせればこのような描画が出来ます。
VLI-45のスケール挿入機能を加えればこのような組合せ表示も可能です。
■ 主な電気仕様
● ビデオ信号フォーマット NTSC複合映像信号
● 入力インピーダンス 75Ω(BNC)
● 出力インピーダンス 75Ω(BNC)
● 消費電力 0.2A @5V
● 本体サイズ W140×H40×D100（ゴム足含まず）
● 重量 約400g
■ 付属品
● ACアダプター
■ 注意事項
● 製品の仕様・外観は改良のため変更する場合があります。
■ 取扱説明書 ／ 通信仕様書
| ブローシャ （VLI-35/VLI-35U） |
PDFファイル 約1.2MB |
|---|---|
| ブローシャ （VLI-45/VLI-45U） |
PDFファイル 約1.2MB |
| 取扱説明書 | PDFファイル 約1MB |
| 通信仕様書 | PDFファイル 約50KB |
| * PDFファイルは印刷は可能ですが編集は不可となっておりますので 予めご了承ください。 |
|
本製品に関するお問い合わせは、下記までお願いいたします。
support@tslab.com
