ペルチェコントローラ  PLC-24V10A

小型ながら最大24V、10Aの駆動が可能なペルチェコントローラです。

■ 製品概要

● PWM駆動方式により最大24V、10Aの大電流駆動が可能
● 低電圧駆動対応（単電源：3V～／２電源：0.5V ～）
● 温度センサーは、Pt100（白金測温抵抗体 R_(0℃)=100Ω）および
NTCサーミスタ（R₂₅=10kΩ）に対応可能
● DCファン出力を装備
● サブセンサー入力装備（NTCサーミスタ）
● 広い温度範囲（Pt100：-50℃～+150℃、NTCサーミスタ：-40℃～+100℃）
● デジタルPID制御
● 温度監視機能（インジケータ）
● パラレル出力装備（アラーム／インジケータ）
● 操作ロック機能
● アラームコード表示

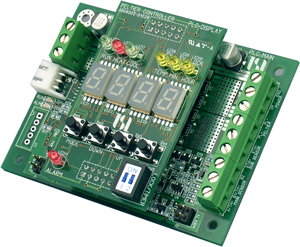

● 表示器増設によりモジュール単体での設定・動作が可能
● RS-232準拠の通信ポートを装備
● 組込みに適した小型サイズ

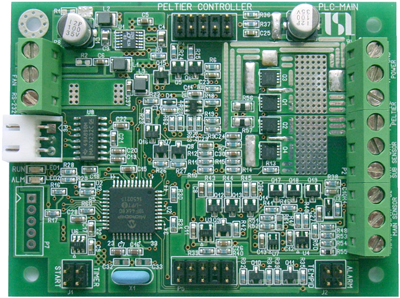

本体基板サイズ 85mm(W) × 65mm(D)　*PLC-24V6Aと取付寸法互換

■ 仕様

電源電圧	DC 3V～24V	単電源動作時
消費電流（本体）	150mA（Max）	ペルチェ素子駆動電流、 DCファン駆動電流は含まない
消費電流（表示器）	90mA（Max）
ペルチェ駆動出力電圧	3V～24V（単電源動作）	電源電圧に依存
	0.5V～24V（２電源動作）	ペルチェ駆動用電源電圧に依存
ペルチェ駆動出力電流	10A（Max）	駆動電流は電源電圧と ペルチェ素子の内部抵抗および 熱起電力で制限
ペルチェ駆動方式	PWM電圧駆動	冷却/加熱 両方向駆動
メイン温度センサー	白金測温抵抗体(Pt100) NTCサーミスタ(R25=10kΩ)	３導線/２導線式Ptセンサー対応 *専用設定ソフトによりセンサー 品種を選択できます
サブ温度センサー	NTCサーミスタ(R25=10kΩ)	*専用設定ソフトによりセンサー 品種を選択できます
制御方式	デジタルPID制御	*専用設定ソフトによりPID制御 パラメータを変更できます
設定温度範囲	-50℃～+150℃(Pt100)	*専用設定ソフトにより設定温度 範囲を変更できます
	-40℃～+100℃(サーミスタ)
設定・表示分解能	0.1℃
タイマー設定範囲	0.1分～999.9分 0.1時間～720時間	分単位または時間単位で設定 時間精度 ±1%
動作温度湿度範囲	10℃～40℃／5%～85%	結露なきこと
保存温度湿度範囲	-20℃～60℃／5%～90%	結露なきこと

■ カスタマイズ

温度センサーの種類、DCファン用出力仕様などのカスタマイズが可能です。

* 選択された項目内容によって、本体価格の他にカスタム費用が発生することが
ございますので予めご了承ください。

カスタマイズ項目	お見積、ご注文の際にカスタマイズ 項目をご指定ください。

■ 付属品

● RS-232 通信ケーブル（長さ100mm）
● 取扱説明書（基本編）
● 専用ソフトウェアはWEBからダウンロードできます。

* 詳しい機能や、より高度な使用方法、オプション仕様については、
取扱説明書（応用編）、オプション取扱説明書、テクニカルマニュアルを
ダウンロードしてご利用ください。

■ 注意事項

● 製品の仕様・外観は改良のため変更する場合があります。
● センサー種別はご注文時にご指定いただきます。
● 外部ファン出力の仕様はご注文時にご指定いただきます。
● 設定温度範囲の変更などカスタム品の製作もできます。
● 電源接続コネクタは付属しておりません。
● 小型ケース仕様もご用意できますので、ご希望の方はお問い合わせください。

■ 取扱説明書 ／ ソフトウェア

ブローシャ	PDFファイル　約3.8MB
取扱説明書（応用編）	PDFファイル　約1MB
取扱説明書（小型ケース仕様）	PDFファイル　約510KB
PID制御パラメータの設定	PDFファイル　約615KB
制御用／設定用 ソフトウェアダウンロード	こちらからダウンロードできます。
制御用ソフトウェア 操作マニュアル	PDFファイル　約890KB
設定用ソフトウェア 操作マニュアル	PDFファイル　約870KB
* PDFファイルは印刷は可能ですが編集は不可となっておりますので 　予めご了承ください。
