ペルチェコントローラ  PLC-24V6A

最大24V、6Aの駆動が可能なペルチェコントローラです。

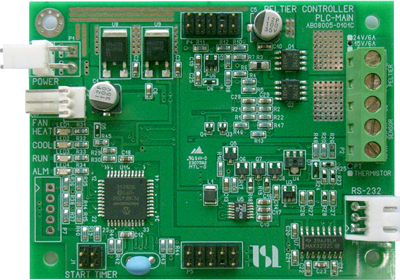

ペルチェコントローラPLC-24V6A

本体

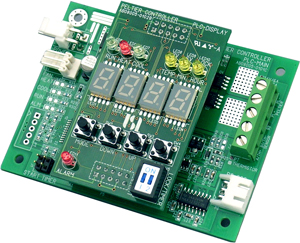

ペルチェコントローラPLC-24V6A

本体・表示器セット

■ 製品概要

● PWM駆動方式により最大24V、6Aの駆動が可能
● 温度センサーは、Pt(白金測温抵抗体)およびNTCサーミスタに対応可能
● DCファン出力を装備
● 連続動作、タイマー動作が可能
● 表示器増設によりモジュール単体での設定・動作が可能
● RS-232準拠の通信ポートを装備
● 組込みに適した小型サイズ
本体基板サイズ 85mm(W) × 65mm(D) *PLC-24V10Aと取付寸法互換

■ 仕様

電源電圧 DC 7V~24V 5V仕様も製作可能です
消費電流(本体) 170mA(Max) ペルチェ素子駆動電流、
DCファン駆動電流は含まない
消費電流(表示器) 90mA(Max)
ペルチェ駆動出力電圧 24V(Max) 出力電圧は電源電圧で制限
ペルチェ駆動出力電流 6A(Max) 最大出力電流は電源電圧と
ペルチェ素子の内部抵抗および
起電力で制限
ペルチェ駆動方式 PWM電圧駆動 冷却/加熱 両方向駆動
対応温度センサー 白金測温抵抗体(Pt)
NTCサーミスタ
3導線/2導線式Ptセンサー対応
*受注時にセンサータイプを指定
していただきます。
制御方式 デジタルPI制御 センサー出力をA/D変換し
デジタル処理します
設定温度範囲 -10.0℃~+80.0℃(NTC) カスタム品は温度範囲が異なる
場合があります
-20.0℃~+100.0℃(Pt)
設定・表示分解能 0.1℃ カスタム品は分解能が異なる
場合があります
タイマー設定範囲 0.1分~999.9分
0.1時間~720時間
分単位または時間単位で設定
時間精度 ±1%
動作温度湿度範囲 10℃~40℃/5%~85% 結露なきこと
保存温度湿度範囲 -20℃~60℃/5%~90% 結露なきこと

■ カスタマイズ

温度センサーの種類、DCファン用出力仕様などのカスタマイズが可能です。

* 選択された項目内容によって、本体価格の他にカスタム費用が発生することが
ございますので予めご了承ください。

カスタマイズ項目 お見積、ご注文の際にカスタマイズ
項目をご指定ください。

■ 付属品

● RS-232 通信ケーブル(長さ100mm)
● 取扱説明書
● 専用ソフトウェアはWEBからダウンロードできます。

■ 注意事項

● 製品の仕様・外観は改良のため変更する場合があります。
● センサー種別はご注文時にご指定いただきます。
● 外部ファン出力の仕様はご注文時にご指定いただきます。
● 設定温度範囲の変更などカスタム品の製作もできます。
● 電源接続コネクタは付属しておりません。
● 小型ケース仕様もご用意できますので、ご希望の方はお問い合わせください。

■ 取扱説明書 / ソフトウェア / FAQ

ブローシャ PDFファイル 約3.5MB
取扱説明書(本体) PDFファイル 約430KB
取扱説明書(小型ケース仕様) PDFファイル 約460KB
取扱説明書(5V仕様) PDFファイル 約605KB
取扱説明書(5V・小型ケース仕様) PDFファイル 約460KB
接続ガイド PDFファイル 約95KB
PI制御パラメータの設定 PDFファイル 約440KB
制御用/設定用
ソフトウェアダウンロード
こちらからダウンロードできます。
制御用ソフトウェア 操作マニュアル PDFファイル 約285KB
FAQ よくあるご質問
* PDFファイルは印刷は可能ですが編集は不可となっておりますので
 予めご了承ください。

本製品に関するお問い合わせは、下記までお願いいたします。
合同会社クラッグ電子 http://kurag.o.oo7.jp/kurag-el/
